تیوی لاین (TVL) چیست؟

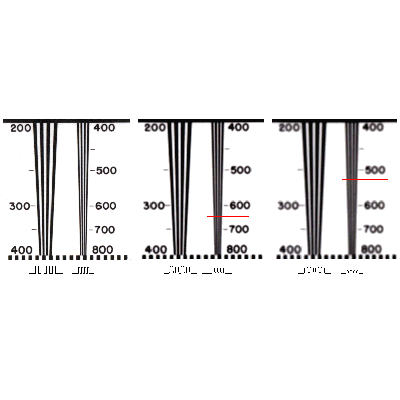

تیوی لاین (TVL) یک استاندارد رایج برای نمایش تفکیک پذیری یا رزولوشن در سیستم های تلویزیونی آنالوگ است. در این استاندارد تعداد خطهای قابل تفکیک عمودی تصویر به عنوان تیوی لاین یک وسیله در نظر گرفته می شود. در سیستم های مداربسته انالوگ از استاندارد TVL برای نشان دادن تفکیک پذیری تصاویر دوربین استفاده می شود. طبیعتا هرقدر تیوی لاین یک دوربین مداربسته بالاتر باشد قدرت نمایش جزئیات توسط آن بیشتر است.
با توجه به انتقال تصاویر دروبین های انالوگ از طریق استاندارد PAL ماکزیمم تیوی لاین قابل انتقال برای دوربین های مداربسته انالوگ 720TVL است. دوربین های انالوگی که با کیفیت بیش از 720TVL تولید می شوند تفاوت تصویری را در محل نمایش نشان نخواهند داد. به همین دلیل هیچ یک از برندهای برتر تولید کننده دوربین مداربسته دوربینی با کیفیت بیش از 720TVL ندارند.
رزولوشن تصویر بیشتر از 720تیوی لاین
همانطور که میدانید در سیستم انالوگ انتقال تصویر از طریق استانداردهای تلویزیونی (PAL و NTSD) صورت می گیرد. در هیچ یک از این استاندارد ها امکان انتقال تصویر با بیش از کیفیت 720 تیوی لاین وجود ندارد. بنا براین در صورتی که دوربین شما چیپ تصویری با کیفیت بیش از 720 تیوی لاین هم داشته باشد شما در هنگام نمایش و ضبط بیش از ان را دریافت نخواهید کرد.
از همین رو تولید کنندگان بزرگ و معتبر دوربین مداربسته دوربین هایی با کیفیت بیش از 720 تیوی لاین تولید نمی کنند.
تبدیل روزولوشن انالوگ به دیجیتال
بیشتر به واسطه کار کردن با انواع دوربین های دیجیتال اشنایی خیلی بیشتری را رزولوشن های دیجیتال تصویر دارند به همین خاطر در این جدول تبدیلی ساده را از چند کیفیت تصویر انالوگ و معادل دیجیتال انها می پردازیم.
روزولشن به مگا پیکسل | روزولشن دیجیتال | کیفیت تصویر انالوگ |
---|---|---|
0.25 مگاپیکسل | 510x492 | 480TVL |
0.38 مگاپیکسل | 768x494 | 600TVL |
0.41 مگاپیکسل | 811x508 | 650TVL |
0.56 مگاپیکسل | 976x582 | 700TVL |
همانطور که می بینید کیفیت تصویر 720TVL (ماکزیمم کیفیت دوربین های انالوگ) در مقایسه با سیستم های مگا پیکسلی هنوز هم کیفیت پایینی محسوب خواهد شد (حدود 0.5 مگا پیکسل) پس در صورتی که به دنبال دوربینی با کیفیت واقعا بالا هستید بهتر است از استفاده از دوربین های انالوگ خود داری کنید.
کاربری دوربین های مداربسته انالوگ
جدول زیر اشنایی کلی به شما در رابطه استاندارد تفکیک پذیری تیوی لاین خواهد داد. دوربین های موجود در بازار معمولا کیفیتی بین 420 تا 720 تیوی لاین دارند که با توجه به کاربرد خود می توانید از انها استفاده کنید.
کاربرد | توضیحات | کیفیت تصویر |
---|---|---|
فضاهای کوچک (تا 10متر مربع)، محیطهای کم اهمیت | کیفیت تصویر متوسط | 400TVL |
فضاهای متوسط (تا 20 متر مربع)، محیط های با درجه اهمیت نسبی متوسط | کیفیت تصویر متوسط به بالا | 500TVL |
فضاهای متوسط (تا 30 متر مربع)، میحطهای با درجه اهمیت نسبی متوسط به بالا | کیفیت تصویر بالا | 600TVL |
فاضاهای باز یا محیط های با اهمیت نسبی بالا | بیشترین کیفیت سیستم انالوگ | 700TVL |
